FILTROS DE NÉVOA

CH 3023

Skimmers

MJ 2012/01

Equipamento de Limpeza para Tanque de Máquinas Operatrizes

MR 2313

Equipamento Filtrante de Óleo Hidráulico

KG 1616

Equipamentos

FILTROS DE NÉVOA | CH 3023

Equipamento que permite a exaustão do óleo e fumaça proveniente do processo de usinagem. Separando e reciclando os fluídos dispersos no ar. Com esse sistema a névoa (agua +óleo+ partículas solidas) é centrifugada em alta rotação e separada por sistema de mantas em poliéster.

  • Processo de Filtragem
  • Dados Técnicos
  • Estudo de Caso
Segundo a normalização da NR12 e NR15, a quantidade de Névoa no ar onde são geradas por Máquinas Operatrizes, não podem ultrapassar 5mg/m².
O contato da Névoa com o Corpo Humano é extremamente insalubre, perigosos e maléficos principalmente nos órgãos respiratórios, além de causar sérios problemas Eletroeletrônicos nas Máquinas CNC, devido ao acúmulo de Névoa e umidade que pairam no ar, com isto contaminando todo o local, como piso, no forro, nas luminárias e equipamentos.
Nossos Filtros de Névoa são indicados para retirada da névoa gerada em Máquinas de Usinagem em Torneamento, Fresamento furação, Retificação e Serras, provenientes de Tornos, Centros de Usinagem Vertical e Horizontal, Retificadoras, Lavadoras de peças, Eletroerosão, Máquinas Especiais e Injetoras. Retirando nas áreas de usinagem destas Máquinas até 97% e, com isto, mantendo a segurança de operadores e Sustentabilidade Fabril no Local.
Em alguns casos, um Filtro pode atender até duas máquinas, dependendo o tipo de equipamento e óleo usado na usinagem.
A névoa é sugada por nossos Filtros e é retirada da área de Usinagem através de um tubo Extrator de Sucção indo para dentro do Coletor, onde se gera um processo de Centrifugação pelo tambor (cesto) em alta rotação separando o óleo do ar e da água, através de mantas (espumas) de poliéster, sendo separado o ar seco, o óleo retorna para a máquina.
Motor
3,0cv - 2 pólos - 60hz  - 220/380v

Rotação:
3425 RPM

Nível de Ruído:
72 a 75db

Vazão:
2200 a 2600m³/hora

Dimensões:
Altura com motor: 700mm
Diâmetro: 450mm

Entrada do tubo sanfonado: 150mm

Sugerimos uma manutenção semestral para inspecionar o estado das mantas filtrantes, dos abafadores e coxins antivibratório.
O ponto de extração da névoa nas máquinas carenadas sempre deve ser o mais distante possível da geração da névoa de óleo.

Descrever estudo de caso

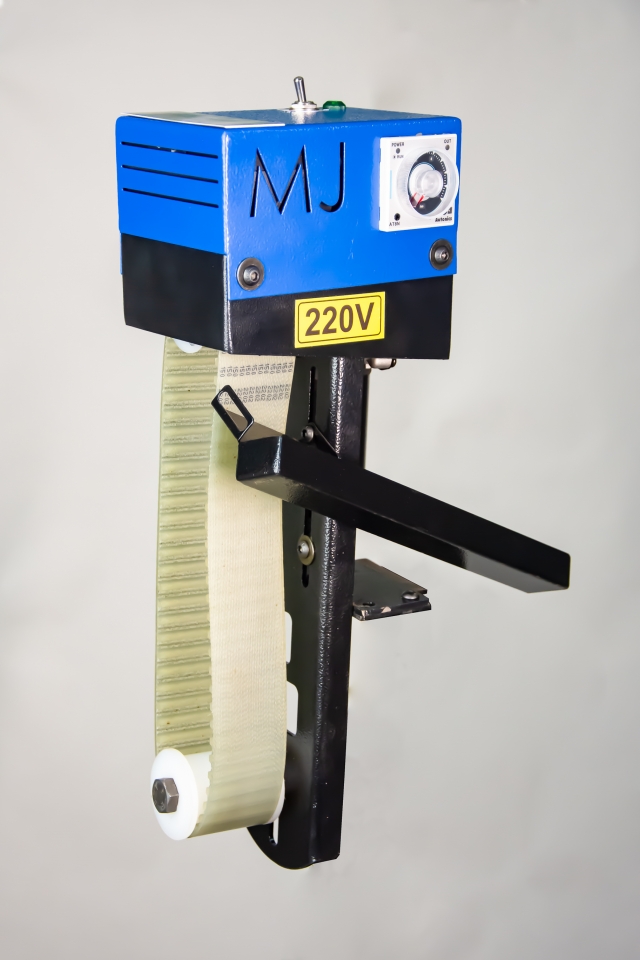

Skimmers | MJ 2012/01

Separador de Óleo Sobrenadante

Equipamento que prolonga a vida útil do óleo refrigerante, retirando o óleo sobrenadante, proveniente da lubrificação de máquina e/ou protetor usados nas peças de usinagem. Pode ser instalado em máquina de usinagem, lavadora de peças, sistemas de filtragem, tratamento de efluentes, tanques de decantação, cabines de lavagem e bacias de contenção.

  • Dados Técnicos
Motor
24v industrial

Fonte
24v / 220v

Temporizador
Minutos/horas

Correia:
1000x100
350x50
700x50

Chassis:
Aço pintura epoxi ou inox.



Equipamento de Limpeza para Tanque de Máquinas Operatrizes | MR 2313

O Equipamento CHIP/DREG/OIL MR 2313, retira óleo do tanque por sucção trazendo o liquido e também os sólidos (cavacos, pó, limalha e borra). Tudo é aspirado para o depósito pelo sistema de bomba de ar comprimido e separado pelo sistema de filtros BAG que podem ser reutilizados.

  • Processo de Filtragem

a

Equipamento Filtrante de Óleo Hidráulico | KG 1616

Equipamento utilizado para filtrar óleo hidráulico de unidades hidráulicas.

  • Processo de Filtragem
  • Dados Técnicos
  • Estudo de Caso
O fluído sempre deve ser limpo antes de ser utilizado, mesmo que o fluído seja “novo”, não significa que esteja adequado ao uso ou dentro dos requisitos de contaminação de um sistema específico.
As unidades de filtragem oferecem o modo ideal para a pré-filtragem e transferência de fluídos para reservatórios ou mesmo ainda para efetuar a limpeza de sistemas existentes.
O carrinho de filtragem utiliza dois filtros de alta capacidade de retenção de impurezas (inclusive água, borra e abrasivos) para aumentar a vida útil do sistema.
O filtro do primeiro estágio (entrada) captura as partículas maiores, enquanto o filtro do segundo estágio (saída) controla as partículas mais finas e/ou remove a água.
O uso da unidade de filtração é a forma mais econômica para proteger o seu sistema dos danos e prejuízos de uma produção parada que podem ser causados pela contaminação.
Importante: Você poderá usar nosso sistema portátil de filtragem com sua máquina trabalhando, ou seja, sem interromper sua produção.
Motor
1,0cv - 2 pólos - 60hz  - 220/380v

Bomba de engrenagem

Elementos filtrantes tipo cartucho bag

Pré-filtro “Y’

Aplicações
Aplicações das Unidades portáteis
de Filtragem;
Filtragem de fuídos antes de sua colocação em serviço;
Remoção de água do sistema;
Complementação de sistemas de filtragem já existentes;
Condicionamento de fluído que já está sendo utilizado;
Transferência de fluídos para outros recipientes.

Em breve!

MANUTENÇÃO

DE MÁQUINAS E SERVIÇOS

Manutenção de Equipamentos e Placas

Fornecemos toda linha de raspadores para proteções de todas as máquinas.

Placa Hidráulica
Placa Pneumática
Lunetas
Cilindricos Hidráulicos
Ferramentas Acionadas
Proteção Pantográfica
Proteção Esteira
Raspadores
Transportador de Cavaco
Proteção Telescópica Guilhotina
Proteção Telescópica
Proteções de Lona para Máquinas CNC
Proteções Sanfonadas para Máquina de Corte e Laser

EXPERTISE

CONFIRA ALGUNS NÚMEROS SOBRE O QUE JÁ
REALIZAMOS NO MERCADO

  • 15
    anos de
    experiência
  • 500
    clientes satisfeitos
    experiência
  • 15
    projetos
    desenvolvidos

Empresa

Soluções Inteligentes para sua Empresa

Empresa provedora de soluções inteligentes para o segmento metal-mecânico e equipamentos para máquinas de usinagem (Torno CNC, Fresa, Retífica, Centros de Usinagem). Formada por profissionais jovens e visionários com talento para desenvolver, criar soluções e melhor atender nossos clientes. Tudo isso, graças à larga experiência junto ao ramo de meio ambiente e usinagem. Temos parceria com grandes, médias e pequenas empresas, cujas bases estão no Estado do Rio Grande do Sul e também em todo o país. Apresente seu problema e nós lhe apresentamos a solução.

Participação em Feiras

Estamos presentes nas maiores feiras do setor, dentre elas a Fiema Brasil - Feira Internacional de Tecnologia para o Meio Ambiente.
